Scheda tecnica > CSA-A616-CLIMARIS-NOATX

Descrizione

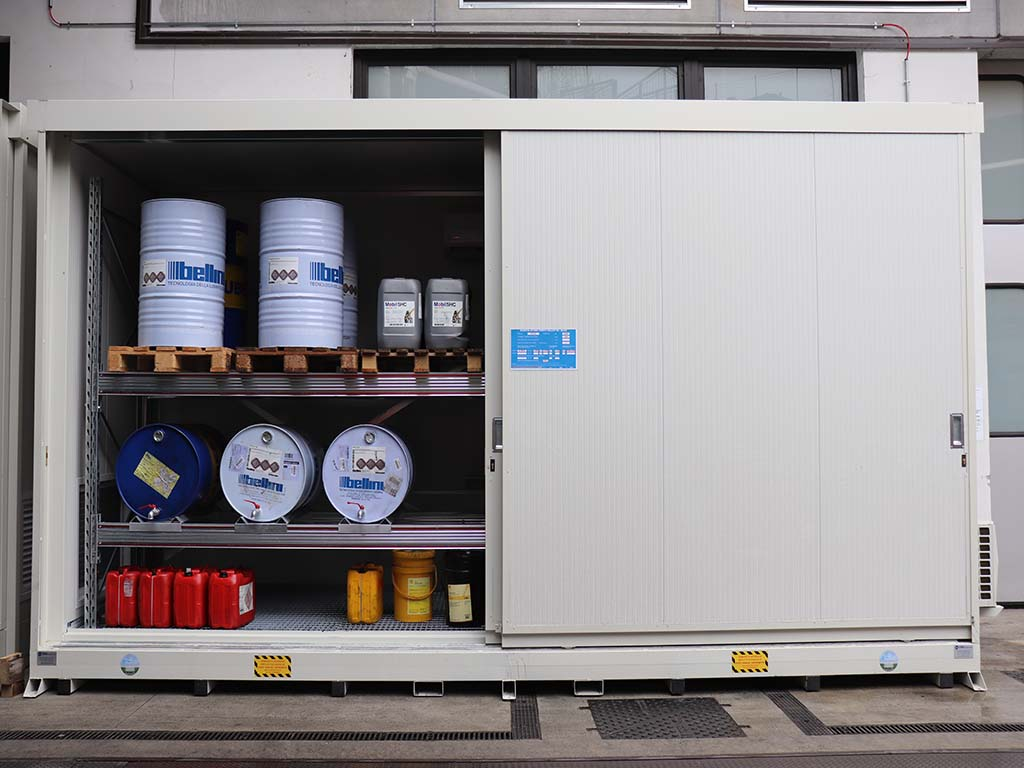

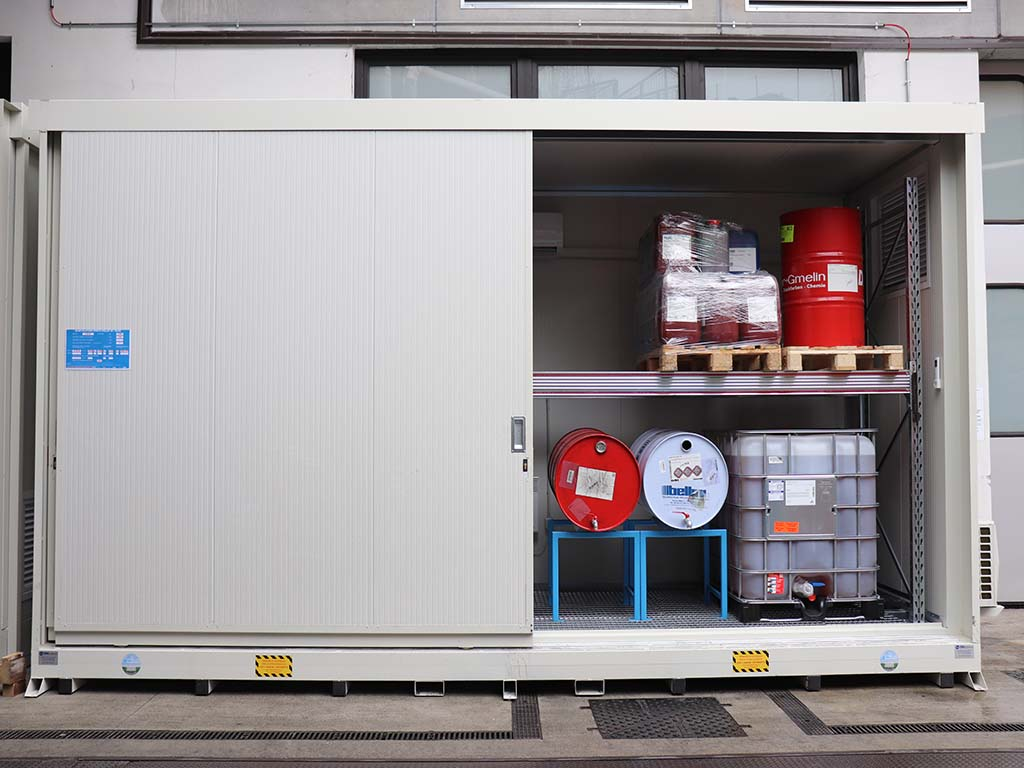

Armadio di stoccaggio riscaldato e raffrescato realizzato con pannelli certificati EI/REI 120 completo di vasca di raccolta ermetica con grigliato zincato . La struttura, realizzata nel rispetto della normativa di riferimento: D.lgs. 152/06 testo unico ambientale e norme collegate, è dotata di due porte scorrevoli  con chiusura a chiave ed è adatta allo stoccaggio di fusti e cisterne da 1000 lt.

IMPIANTO DI CLIMATIZZAZIONE - NON ATEX

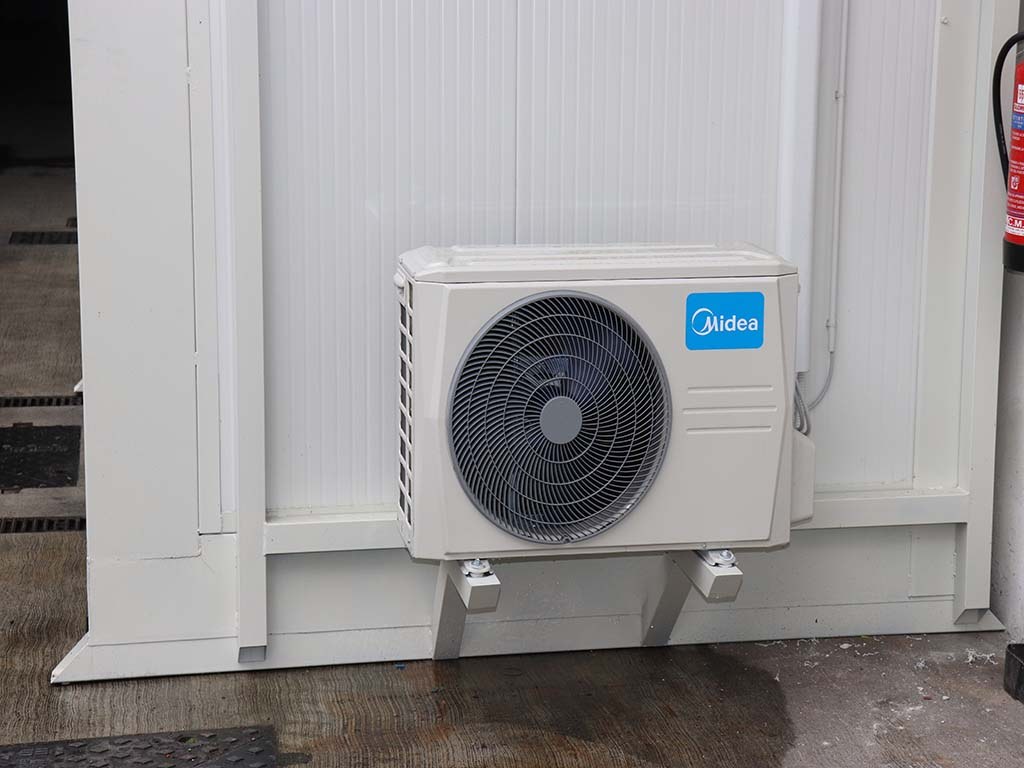

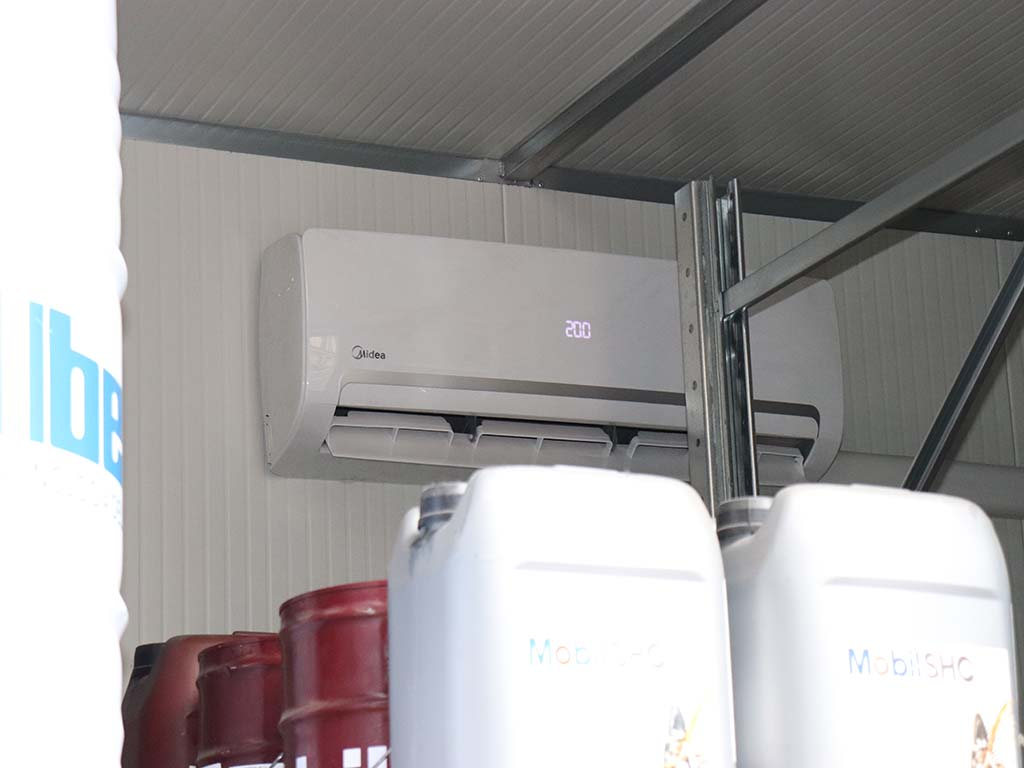

Il box qui proposto è dotato di sistema di climatizzazione da 18000 BTU/H NON ATEX; tuttavia su richiesta, dopo aver fatto le dovute considerazioni per ogni caso specifico, è possibile realizzarlo anche ATEX. Il sistema di climatizzazione è in classe AA, mono split in pompa di calore inverter, gas R32. L'unità interna è fissata alla parete, mentre quella esterna è installata in basso  lateralmente su mensola saldata al telaio della base dell'armadio.  L'impianto di climatizzazione vien fornito completo di scatola stagna esterna per l'alimentazione, quadro elettrico provvisto di differenziale magnetotermico ed interruttori magnetotermici dimensionati alla macchina.

IMPIANTO TERMOCONVETTORE - NON ATEX

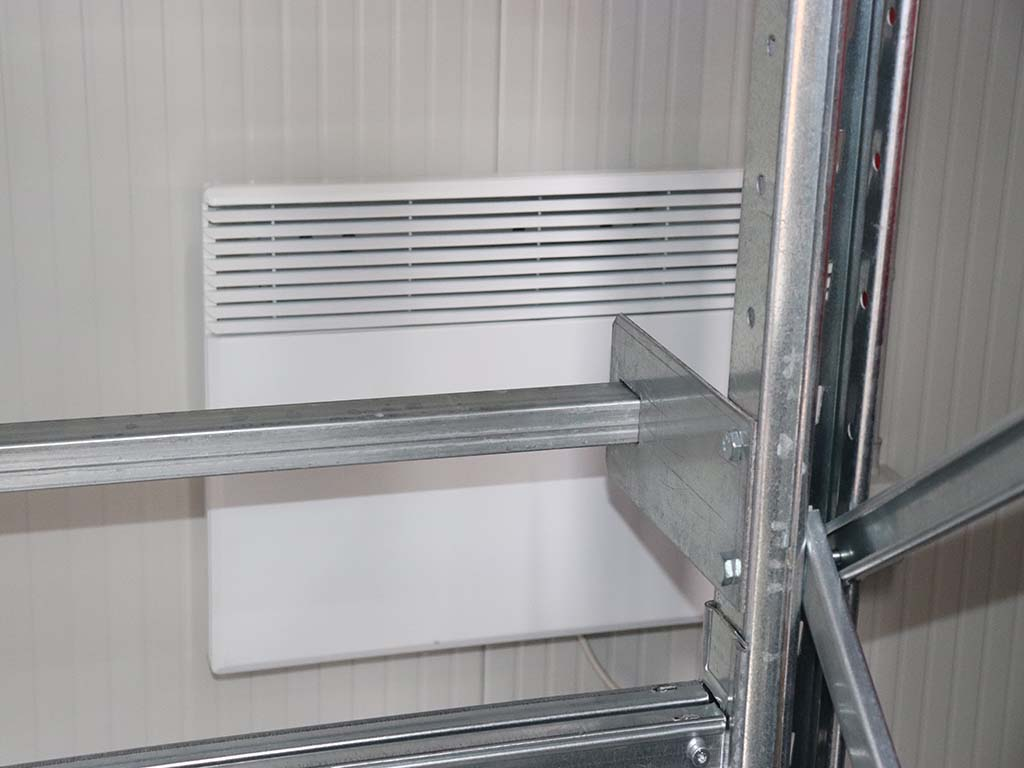

Il box è dotato di sistema termoconvettore da 1500 W NON ATEX; tuttavia su richiesta, dopo aver fatto le dovute considerazioni per ogni caso specifico, è possibile realizzarlo anche ATEX. Completo di termostato a bulbo con tolleranza di 1°C ed interruttore bipolare. Il termoconvettore è realizzato con un doppio isolamento, ha un grado di protezione agli spruzzi d'acqua provenienti da qualsiasi direzione (IP24). La resistenza è al cadmio, l'assorbimento è di 1 Kw/h e la tensione è di 220/230V.

STRUTTURA

TELAIO: acciaio al carbonio

PARETI: pannelli certificati EI 120 di spessore 100 mm (EN 14509 e EN 13501) composti da due lamiere in acciaio zincato preverniciato che racchiudono lana minerale di densità 120 Kg/m3 - Classe A2  s1 d0

COPERTURA: pannelli certificati REI 120 di spessore 100 mm (EN 14509 e EN 13501)  composti da due lamiere in acciaio zincato preverniciato che racchiudono lana minerale di densità 120 Kg/m3 - Classe A2  s1 d0

PORTE: realizzate con pannelli certificati EI 120 (EN 14509 e EN 13501) scorrono su binari e rulli.

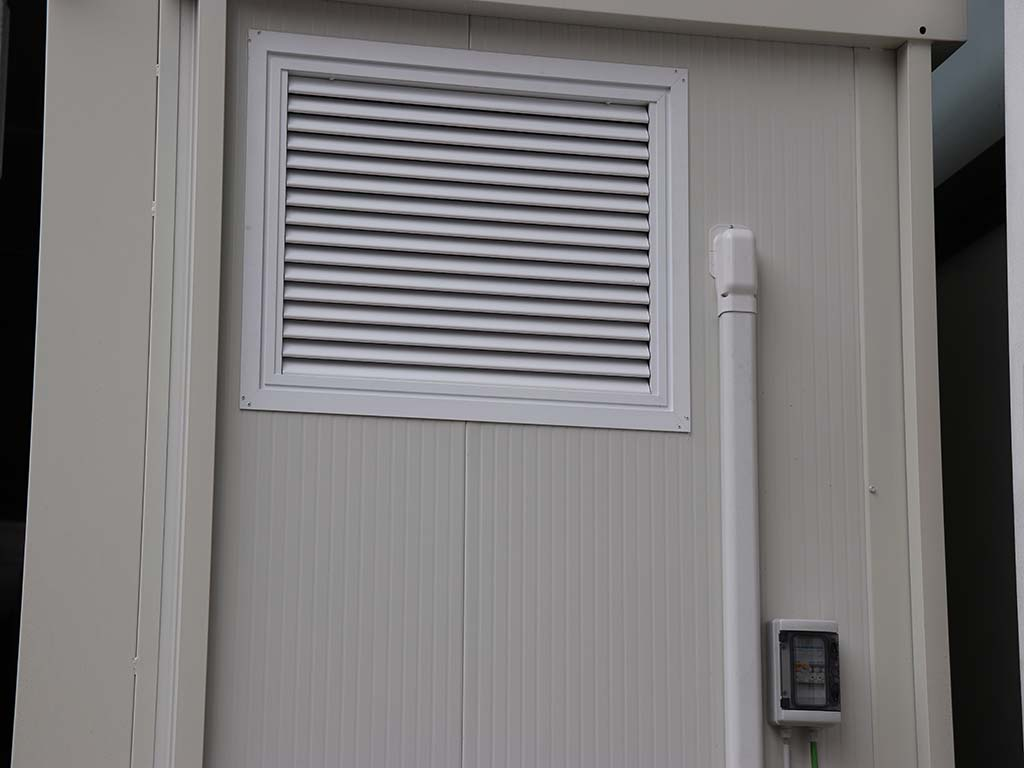

Il grigliato del bacino di contenimento dell'armadio è asportabile al fine di favorire la pulizia del fondo della vasca di contenimento o di aspirare eventuale liquido fuoriuscito dai contenitori stoccati. Sulle due pareti laterali dell'armadio sono posizionate due griglie per la ventilazione spontanea come previsto dalla norma D.M.18/05/95 e dotate di zanzariere al fine di impedire agli insetti di penetrare all'interno della struttura.

Il bacino di contenimento è realizzato in acciaio al carbonio ed è sottoposto a immatricolazione e verifica di collaudo con prova di tenuta stagna. Esternamente le gronde e i pluviali sono saldati tra il tetto e la vasca di contenimento conferendo un notevole grado di rafforzamento strutturale al container.

Il profilo del tetto, quelli di contenimento delle pareti  e gli angolari sono realizzati in lamiera vernicata.

L’ armadio, la cui base d’appoggio è dotata di fori per il fissaggio a terra tramite tasselli (applicati a cura del cliente), appoggia al pavimento grazie ad un numero adeguato di slitte parallele e continue che lo attraversano per tutta la sua profondità, favorendo in fase di posa stabilità e messa a livello.

Il box deve essere movimentato sempre vuoto e con l'ausilio di gru a ponte o carrello elevatore dotato di adeguata portata e forche di lunghezza appropriata.

PROCESSI DI SALDATURA:

  • Qualifica dei processi di saldatura come previsto dalla Norma UNI EN ISO 15614-1:2012.
  • Processi di saldatura in accordo alla Norma UNI EN ISO 3834-2:2006.
  • Saldatori qualificati come previsto dalla Norma UNI EN ISO 9606-1:2013.

Dati tecnici

Tipologia di stoccaggio 1 CISTERNA DA 1000 LT (POSIZIONATA SUL GRIGLIATO DELLA VASCA DI CONTENIMENTO 2 FUSTI ORIZZONTALI DA 200 LT POSIZIONATI SU SUPPORTO PORTAFUSTO 3 FUSTI ORIZZONTALI DA 200 LT POSIZIONATI SU FERMA FUSTI FISSATI ALLE TRAVERSE DELLO SCAFFALE 6 EUROPALLETS.
Materiale TELAIO ARMADIO: ACCIAIO AL CARBONIO PARETI: PANNELLI CERTIFICATI EI 120 DI SPESSORE 100 mm (EN 14509 e EN 13501) COPERTURA: PANNELLI CERTIFICATI REI 120 DI SPESSORE 100 mm (EN 14509 e EN 13501) PORTE: PANNELLI CERTIFICATI EI 120 (EN 14509 e EN 13501)
Dimensioni MASSIMO INGOMBRO 6160 (+500 unità esterna) x2130x H3400 mm DIMENSIONI BASE 6000 (+500 unità esterna) x2050 mm
Resistenza al fuoco dei pannelli EI/REI 120 (resistenza al fuoco 120 min.)
Classificazione dei pannelli A2 s1 d0
Colore RAL 9002
Sistema chiusura 2 porte scorrevoli sovrapponibili con chiusura a chiave
Impianto di climatizzazione e riscaldamento NON ATEX (fornibile anche il modello ATEX)
Portata massima del grigliato 1.000 Kg/m²
Peso 2590 Kg (circa)
Volume di raccolta della vasca di contenimento 2500 Lt.
Luce di ogni singola campata 2700+2700 mm
Tipo di Scaffalatura BI BLOC
Portata Scaffalatura in Kg per ogni singola campata 2200+2200 Kg
