Scheda tecnica > CSA-ACTL1-FT

Descrizione

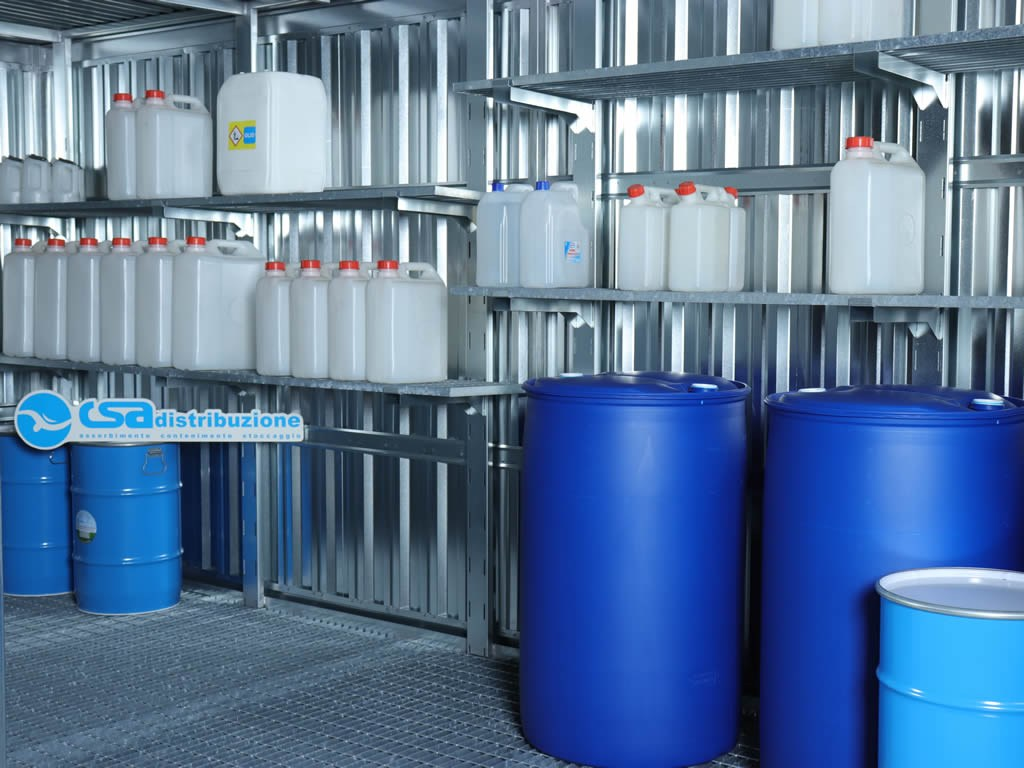

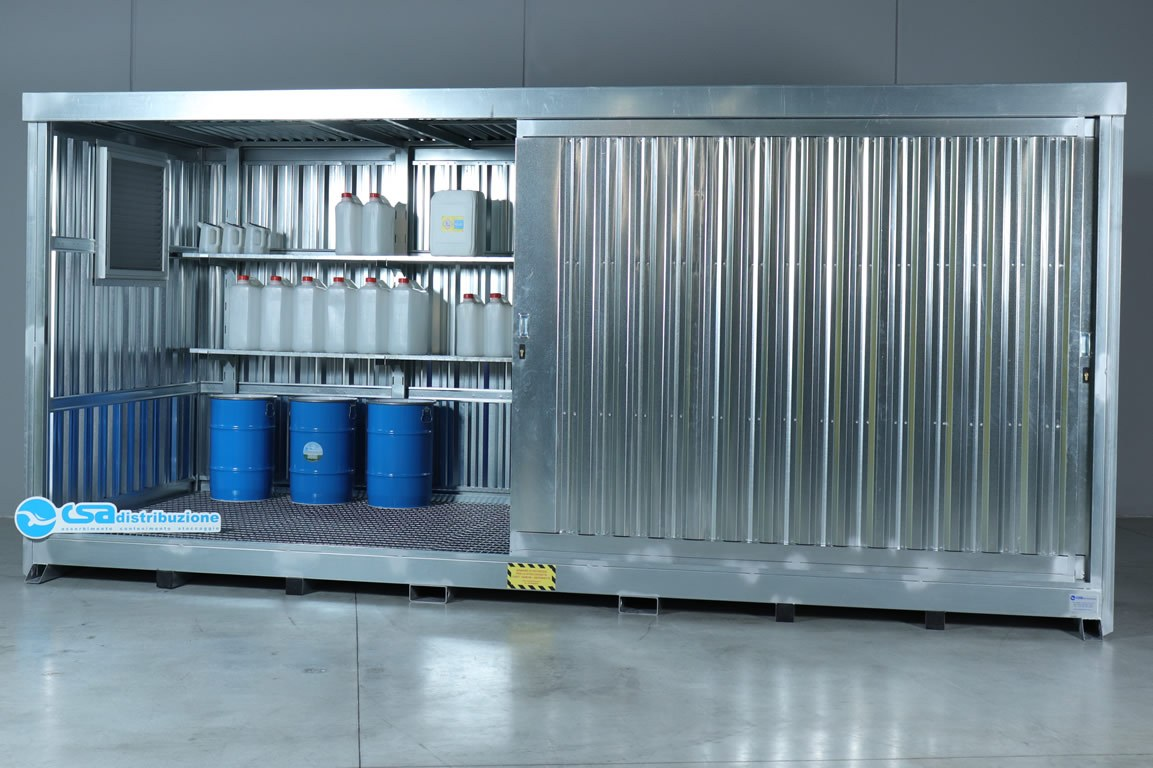

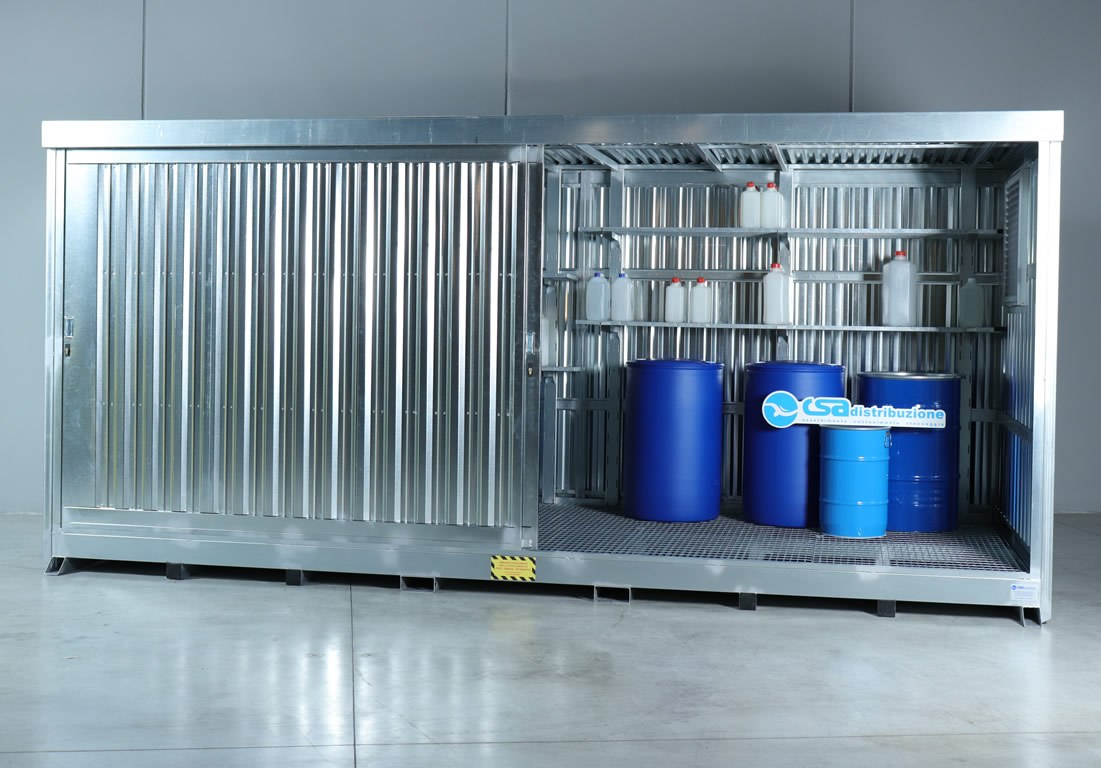

Armadio di stoccaggio open space realizzato in acciaio al carbonio zincato grecato completo di vasca di raccolta e scaffale cantilever a due livelli posto sul lato da 5000 mm. Reazione al fuoco: classe A1 (non infiammabile). La struttura, realizzata nel rispetto della normativa di riferimento: D.lgs. 152/06 testo unico ambientale e norme collegate, è dotata di due porte scorrevoli con chiusura a chiave ed è adatta allo stoccaggio di fusti e taniche di vario formato che possono essere posizionati sullo scaffale regolabile in altezza e sulla pavimentazione grigliata del box.

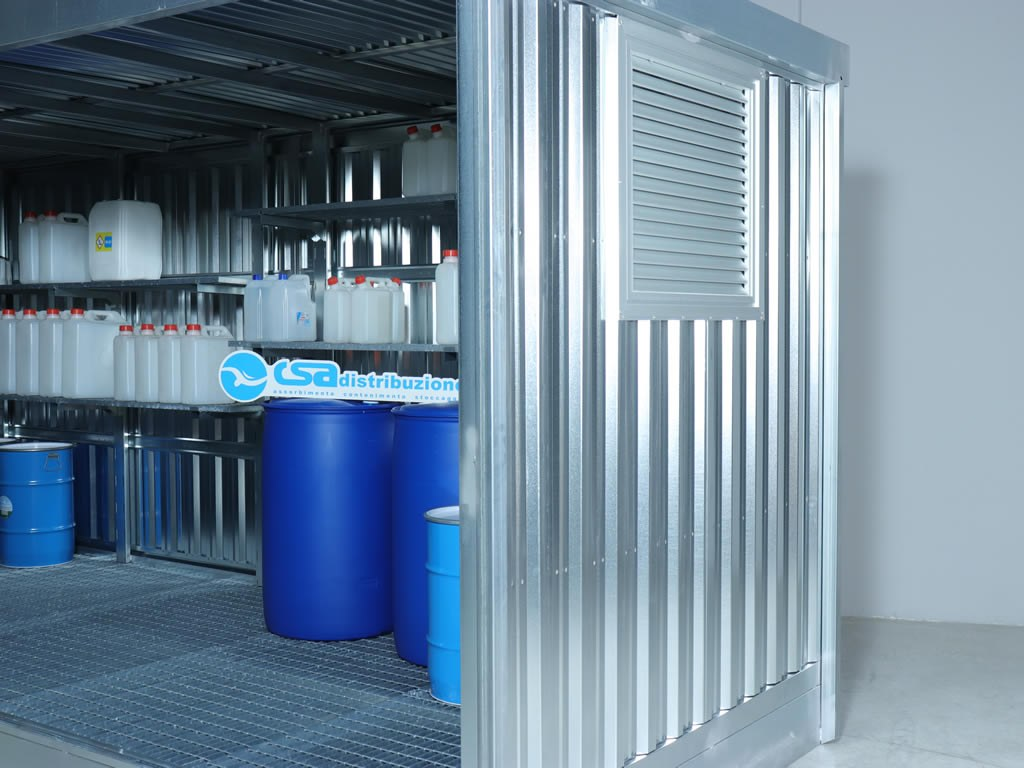

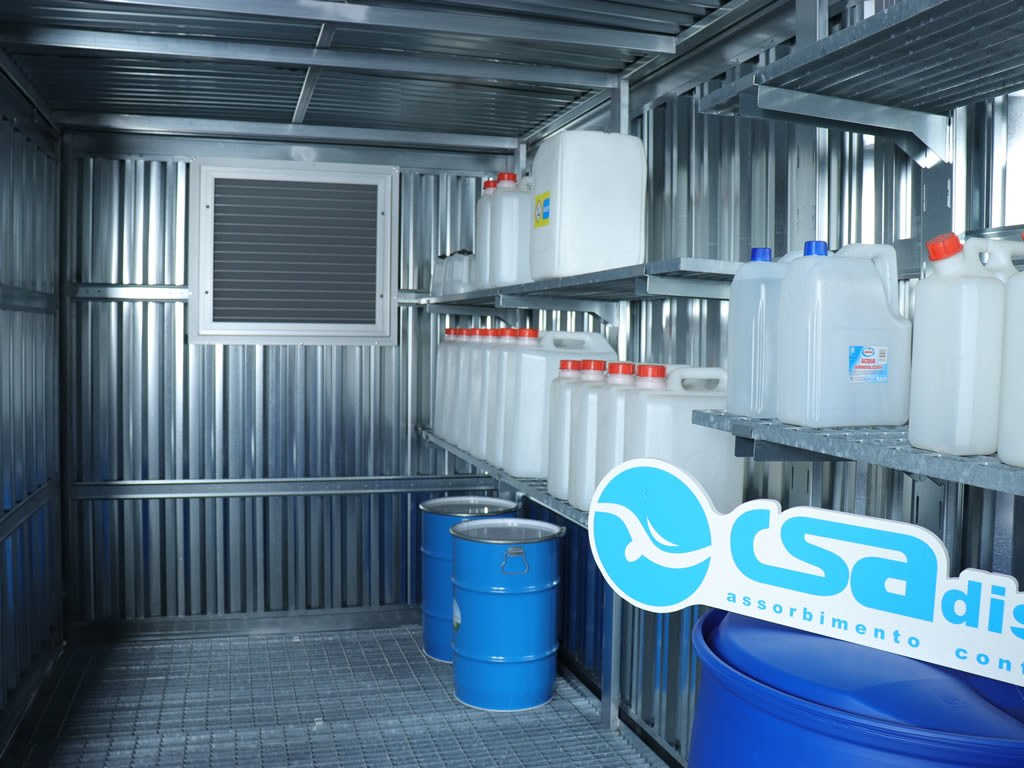

Le guide dello scaffale sono fissate alla parete dell'armadio al fine di poter rimuovere il piano grigliato di calpestio dell'armadio nel caso in cui sia necessario pulire il fondo della vasca di contenimento o di aspirare eventuale liquido fuoriuscito dai contenitori stoccati. Sulle due pareti laterali dell'armadio sono posizionate due griglie per la ventilazione spontanea come previsto dalla norma D.M.18/05/95 e dotate di zanzariere al fine di impedire agli insetti di penetrare all'interno della struttura.

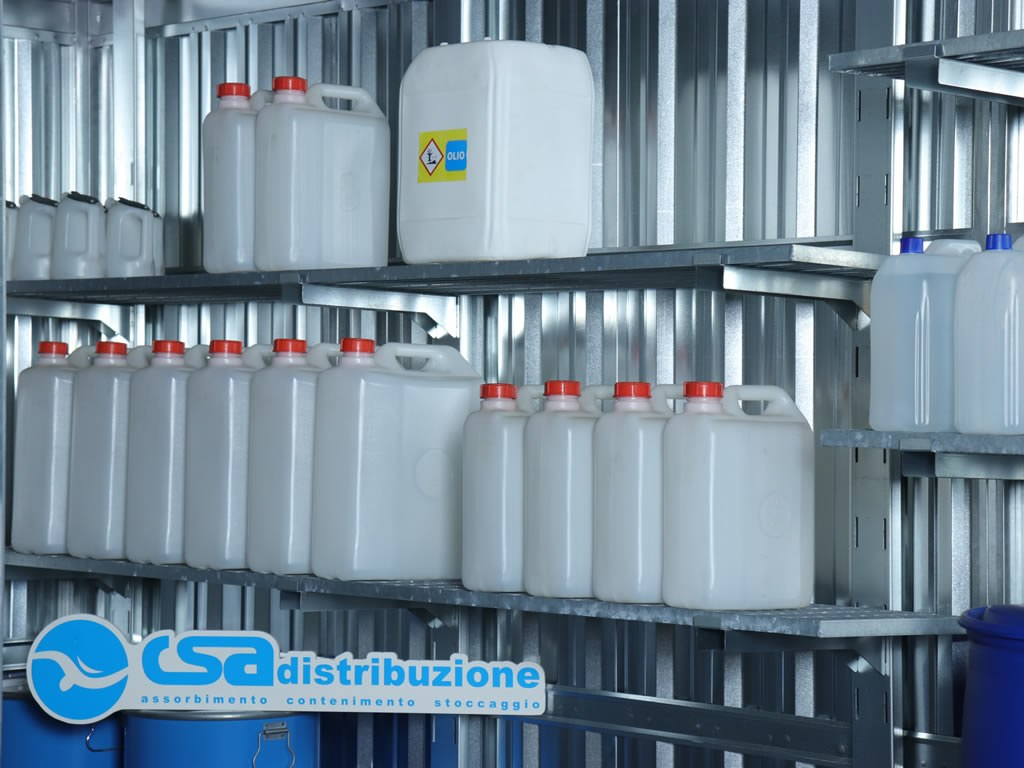

Per dare un riferimento della portata dello scaffale riportiamo quanto segue: ogni metro lineare del piano di stoccaggio è strutturato per sopportare il peso di 3 taniche da 25 Kg.

Il bacino di contenimento è realizzato in acciaio al carbonio zincato ed è sottoposto a immatricolazione e verifica di collaudo con prova di tenuta stagna.

Esternamente le gronde e i pluviali sono saldati tra il tetto e la vasca di contenimento conferendo un notevole grado di rafforzamento strutturale al container.

Il profilo del tetto, i profili di contenimento delle pareti  e gli angolari sono realizzati in lamiera zincata.

L’Armadio, la cui base d’appoggio è dotata di fori per il fissaggio a terra tramite tasselli (applicati a cura del cliente), appoggia al pavimento grazie ad un numero adeguato di slitte parallele e continue che lo attraversano per tutta la sua profondità, favorendo in fase di posa stabilità e messa a livello.

Il box deve essere movimentato sempre vuoto e con l'ausilio di carrello elevatore dotato di adeguata portata e forche di lunghezza appropriata.

PROCESSI DI SALDATURA:
· Qualifica dei processi di saldatura come previsto dalla Norma UNI EN ISO 15614-1:2012.

· Processi di saldatura in accordo alla Norma UNI EN ISO 3834-2:2006.

· Saldatori qualificati come previsto dalla Norma UNI EN ISO 9606-1:2013.

Dati tecnici

Tipologia di stoccaggio Fusti e taniche di vario formato distribuiti su scaffale cantilever a due livelli posto sul lato lungo dell'armadio.
Materiale Lamiera grecata zincata
Dimensioni 5170x2050x H2390 mm (esterne)
Resistenza al fuoco Classe A1 (non infiammabile)
Colore Argento
Grigliato Acciaio al carbonio zincato a caldo
Movimentazione armadio Tramite carrello elevatore con portata e forche di lunghezza adeguata - Oppure tramite gru e sistema di aggancio (non incluso nel prezzo) dal basamento dell'armadio
Sistema chiusura 2 porte scorrevoli sovrapponibili con chiusura a chiave
Appoggio a terra Piedi con fori di fissaggio a terra
Portata massima 600 Kg/m² (del grigliato della vasca)
Peso 1000 Kg (circa)
Volume di raccolta della vasca di contenimento 1200 Lt.
Luce porta 2450 x 2000 mm
Dimensioni Scaffale Livello 1 ripiani grigliati da mm 2475 affiancati l'uno all'altro  per un totale di  mm 4950 profondità: mm 415 (380+35) - è possibile effettuare la regolazione dell'altezza del ripiano.
Dimensioni Scaffale Livello 2 ripiani grigliati da mm 2475 affiancati l'uno all'altro  per un totale di  mm 4950 profondità: mm 415 (380+35) -  è possibile effettuare la regolazione dell'altezza del ripiano.
Portata Scaffale al Metro Lineare 80 Kg
